概述：

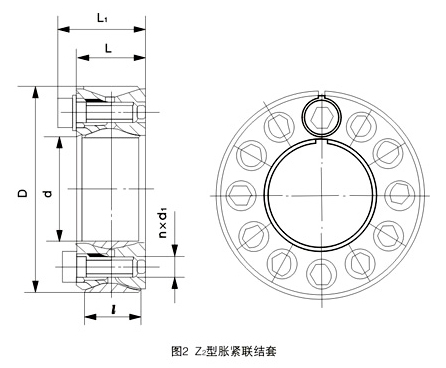

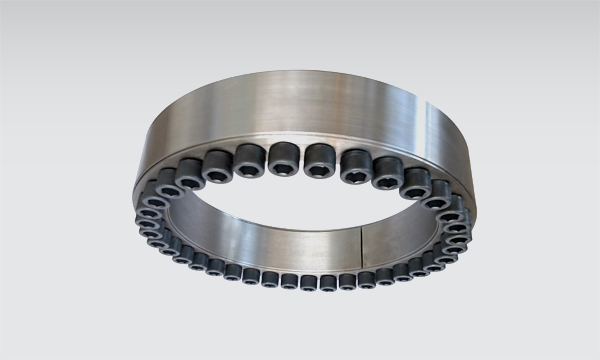

Z2型脹緊聯結套的基本尺寸
標記示例
內徑d=25mm，外徑D=50mm
的Z2型脹緊聯結套
Z2-25×50
表3 Z2脹緊聯結套的基本尺寸
|
基本尺寸 |
額定負荷 |
脹套與軸結合面上的壓力 Pt（N.m㎡） |
脹套與輪轂結含面上的壓力 Pt（N.m㎡） |
螵釘的擰緊力矩Ma（N.m） |
重量（kg） |
|||||||
|
d |
D |
I |
L |
L1 |
d1 |
n |
軸向力Ft（KN） |
轉矩Mt（KN.m） |
||||
|
mm |
||||||||||||
| 20 | 47 | 17 | 20 | 27.5 | M6 | 8 | 27 | 0.27 | 210 | 90 | 14 | 0.24 |
| 22 | 0.30 | 195 | 90 | 0.23 | ||||||||
| 25 | 50 | 9 | 30 | 0.38 | 190 | 95 | 0.25 | |||||
| 28 | 55 | 10 | 33 | 0.47 | 185 | 95 | 0.30 | |||||
| 30 | 0.50 | 175 | 95 | 0.29 | ||||||||
| 35 | 60 | 12 | 40 | 0.70 | 180 | 105 | 0.32 | |||||
| 38 | 63 | 14 | 46 | 0.88 | 185 | 105 | 0.33 | |||||
| 40 | 65 | 0.92 | 180 | 110 | 0.34 | |||||||
| 42 | 72 | 20 | 24 | 33.5 | M8 | 12 | 65 | 1.36 | 200 | 117 | 35 | 0.48 |
| 45 | 75 | 72 | 1.62 | 210 | 125 | 0.57 | ||||||
| 50 | 80 | 71 | 1.77 | 190 | 115 | 0.60 | ||||||
| 55 | 85 | 14 | 83 | 2.27 | 200 | 130 | 0.63 | |||||
| 60 | 90 | 2.47 | 180 | 120 | 0.69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 130 | 0.73 | |||||
| 70 | 110 | 24 | 28 | 39.0 | M10 | 14 | 132 | 4.60 | 210 | 130 | 70 | 1.26 |
| 75 | 115 | 131 | 4.90 | 195 | 125 | 1.33 | ||||||
| 80 | 120 | 5.20 | 180 | 120 | 1.40 | |||||||
| 85 | 125 | 16 | 148 | 6.30 | 195 | 130 | 1.49 | |||||
| 90 | 130 | 147 | 6.60 | 180 | 125 | 1.53 | ||||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 135 | 1.62 | |||||
| 100 | 145 | 29 | 33 | 47.0 | M12 | 14 | 192 | 9.60 | 135 | 125 | 2.01 | |
| 105 | 150 | 190 | 9.98 | 185 | 130 | 2.10 | ||||||
| 110 | 155 | 191 | 10.50 | 180 | 125 | 2.15 | ||||||
| 120 | 165 | 16 | 218 | 13.10 | 185 | 135 | 2.35 | |||||
| 125 | 170 | 18 | 220 | 13.78 | 180 | 130 | 2.95 | |||||
| 130 | 180 | 34 | 38 | 52.0 | 20 | 272 | 17.60 | 165 | 120 | 3.51 | ||
| 140 | 190 | 22 | 298 | 20.90 | 165 | 125 | 3.85 | |||||
| 150 | 200 | 24 | 324 | 24.20 | 170 | 125 | 4.07 | |||||
| 160 | 210 | 26 | 350 | 28.00 | 130 | 4.30 | ||||||
| 170 | 225 | 38 | 44 | 60 | M14 | 22 | 386 | 32.80 | 160 | 120 | 190 | 5.78 |
| 180 | 235 | 24 | 420 | 37.80 | 165 | 125 | 6.05 | |||||
| 190 | 250 | 46 | 52 | 68 | 28 | 490 | 46.50 | 150 | 115 | 8.25 | ||
| 200 | 260 | 30 | 525 | 52.50 | 150 | 115 | 8.65 | |||||
| 210 | 275 | 50 | 56 | 74 | M16 | 24 | 599 | 62.89 | 151 | 115 | 295 | 10.10 |
| 220 | 285 | 26 | 620 | 68.00 | 150 | 115 | 11.22 | |||||
| 240 | 305 | 30 | 715 | 85.50 | 160 | 125 | 12.20 | |||||
| 250 | 315 | 32 | 768 | 96.00 | 162 | 125 | 12.70 | |||||
| 260 | 325 | 34 | 800 | 104.00 | 165 | 130 | 13.20 | |||||
| 280 | 355 | 60 | 66 | 86.5 | M18 | 32 | 915 | 128.00 | 145 | 115 | 405 | 19.20 |
| 300 | 375 | 36 | 1020 | 153.00 | 150 | 120 | 20.50 | |||||
| 320 | 405 | 72 | 78 | 100.5 | M20 | 1310 | 210.00 | 120 | 580 | 29.60 | ||
| 340 | 425 | 224.00 | 145 | 115 | 31.10 | |||||||
| 360 | 455 | 84 | 90 | 116.0 | N22 | 1630 | 294.00 | 115 | 780 | 42.20 | ||
| 380 | 475 | 1620 | 308.00 | 135 | 110 | 44.00 | ||||||
| 400 | 495 | 1610 | 322.00 | 130 | 105 | 46.00 | ||||||
| 420 | 515 | 40 | 1780 | 374.00 | 135 | 110 | 50.00 | |||||
| 450 | 555 | 96 | 102 | 130.0 | M24 | 40 | 2050 | 461.25 | 124 | 100 | 1000 | 65.00 |
| 480 | 585 | 42 | 2160 | 518.40 | 100 | 71.00 | ||||||
| 500 | 605 | 44 | 2240 | 560.00 | 123 | 100 | 72.60 | |||||
| 530 | 640 | 45 | 2330 | 617.00 | 121 | 100 | 83.60 | |||||
| 560 | 670 | 48 | 2440 | 680.00 | 120 | 100 | 85.00 | |||||
| 600 | 710 | 50 | 2580 | 775.00 | 118 | 100 | 91.00 | |||||
| 630 | 740 | 52 | 2680 | 844.00 | 117 | 105 | 94.00 | |||||
| 670 | 780 | 56 | 2820 | 944.00 | 116 | 100 | 101.00 | |||||
| 710 | 820 | 60 | 2970 | 1054.00 | 115 | 100 | 106.00 | |||||
| 750 | 860 | 62 | 3130 | 1173.00 | 115 | 100 | 112.00 | |||||
| 800 | 910 | 66 | 3260 | 1300.00 | 112 | 100 | 118.00 | |||||
| 850 | 960 | 70 | 3500 | 1487.00 | 113 | 100 | 125.00 | |||||
| 900 | 1010 | 75 | 3680 | 1650.00 | 112 | 100 | 132.00 | |||||
| 950 | 1060 | 80 | 3870 | 1838.00 | 100 | 139.00 | ||||||
| 1000 | 1110 | 82 | 4000 | 2000.00 | 110 | 100 | 146.00 | |||||
注：Z2型脹緊聯結套螺釘的機械性能等級為12.9級。具體技術參數來電咨詢0577-65205101。
